一.產品概述

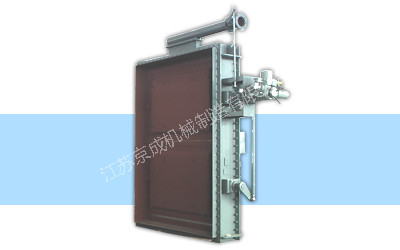

煙氣脫硫雙層百葉窗式擋板風門用于煙氣脫硫系統吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中，風門通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入密封空氣進行氣密封，實現隔離關斷煙氣的作用。

二. 性能特點

1. 采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力的密封空氣通入擋板，使雙層擋板之間形成密封空氣隔離層，阻斷煙氣流的通過。

2.風門啟閉時間≤60S（可根據用戶要求選定）。

3.外部設計有連桿機構，使數個葉片同步開啟或關閉。

4.雙百葉窗式擋板門設計結構合理，葉片剛性好，運行穩定可靠，百葉窗式擋板葉片密封型式：彈性密封和氣密封。

5.雙擋板上設計安裝有密封風入口閥，通入密封空氣后，擋板門密封效率為：100％

6.驅動方式：氣動或電動

7.驅動裝置通常采用直聯式與風門連接安裝。

8.電動裝置采用機電一體化產品，具有力矩保護和限位裝置并能遠方控制操作，電動裝置還具有手、電動切換功能以備安裝調試、檢修時使用。

9. 風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。

10.密封風系統的密封風機和電加熱器可由我方選型后成套提供。

三. 技術參數

1. 煙道截面：W（寬）×H（高）×L（厚）；

2. 適用介質：冷熱煙氣；

3. 設計耐溫：≤300℃；

4. 設計壓力：±8500Pa；

5. 煙氣內外泄漏率：“0”

6. 驅動方式：電動或氣動；

7. 電源和控制要求：由用戶選定。

四．供貨范圍

包括風門本體、密封風入口閥、驅動裝置（電動裝置或氣動裝置）和其它附件，密封風機和電加熱器可成套供貨。

五.訂貨須知

1.提供煙道接口尺寸及管道的安裝位置（水平管道或立式管道）；

2.煙氣參數；

3.啟閉時間要求；

4.連接方式：法蘭平面對焊連接或法蘭螺栓連接；

5.防腐蝕材質要求（鎳基合金或耐酸不銹鋼）；

6.操作方式：電動或氣動（驅動裝置品牌要求）；

7.風門在管道中的用途及位置；
